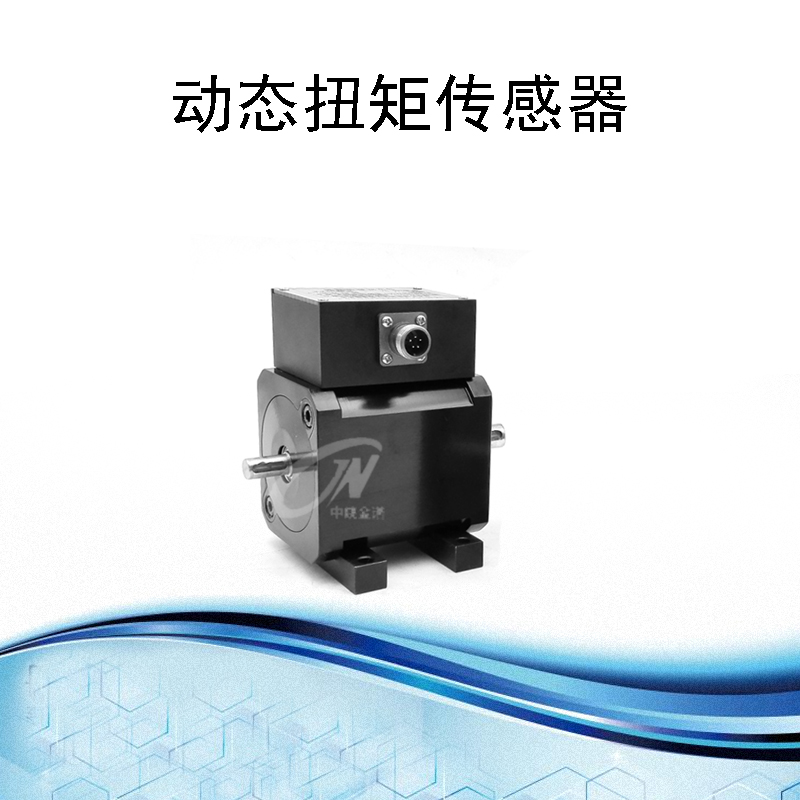

BCDN-1型 動態扭矩傳

一、基本原理

1、扭矩測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。

  將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

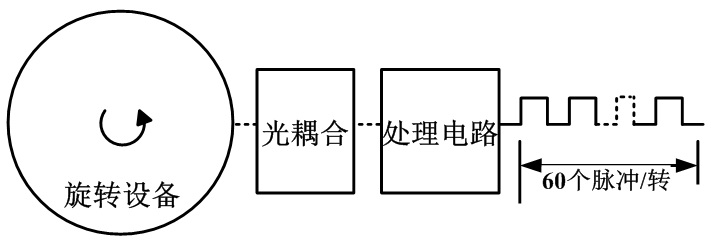

2、轉速測量：通過光耦合及相應的處理電路，將轉速信號轉換成脈沖信號輸出，旋轉設備每轉動一圈輸出60個脈沖。

二、產品特點

1、信號輸出可選擇脈沖方波或4-20mA、1-5V等標準信號，也可配備本公司的二次儀表。

2、檢測精度高、穩定性好、抗干擾性強。

3、不需反復調零即可；連續測量正反扭矩。

4、既可測量靜止扭矩，也可測量動態扭矩。

5、體積小、重傳感器可脫離二次儀表獨立使用，只需提供24VDC電源，即可輸出阻抗與扭矩成正比脈沖方波頻率信號

  或標準變送信號。重量輕、易于安裝。

三、應用領域

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用于污水處理系統中的扭矩及功率的檢測；

5、可用于制造粘度計；

6、可用于過程工業和流程工業中。

主要性能指標（頻率輸出型）：

產品尺寸：

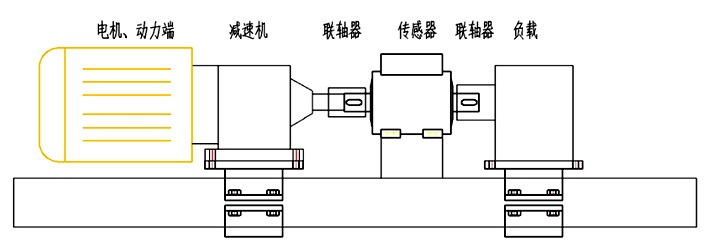

安裝示意圖：
