BCHU-1型 輪輻式稱重傳感器
特點及用途：
高精度、高可靠性、抗偏載力、測量高度低。
適用于氣缸測力、工控測試等系統。
技術參數：
|
量程 |
10、20、50、100、200、500 kg 1、2、5、10、20、30、50、100 t |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
2．0 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0．05 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．03 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．03 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．03 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．03 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．02 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．02 %F·S/10℃ |
線纜 |
φ5 × 2000 mm |

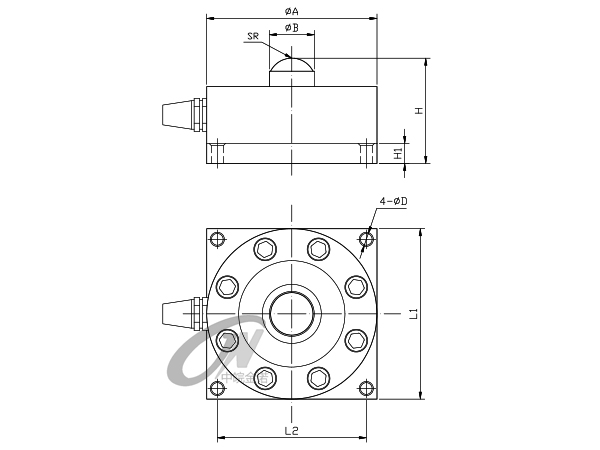

產品尺寸：
|
量程 |
ΦA |
ΦB |
H |
H1 |
ΦD |
L1 |
L2 |
SR |
|
0.05 ～ 2 t |
72 |
19 |
44.5 |
8.5 |
5 |
72 |
63 |
|
|
2.5 ～ 5 t |
88 |
20 |
50.5 |
9 |
8.5 |
88 |
72 |
|
|
7.5 ～ 30 t |
125 |
40 |
99 |
20 |
13 |
125 |
105 |
100 |
|
50 t |
143 |
51 |
101 |
25 |
12.5 |
150 |
125 |
100 |
